◆序章
２０１７年９月
念願だった（笑） 交流４０Aアーク溶接機を購入した。
SUZUKID ホームアークナビプラス SKH−４１ＮＰ（５０Ｈｚ）
低圧用の Φ１．６ｍｍ 溶接棒 を ２ｋｇ 程使って練習すれども隅肉溶接は無理だった。
４０Ａ で、しかも低圧では隅肉はパワー不足だったんだ。
作品を作るにはもっとパワーが欲しい。
そこで ２０２４年９月 インバータ溶接機を購入した。
直流溶接機になって。
そこそこ隅肉溶接が出来るようになったものの。
スタートと連続ビードは先のナビプラスの方が何故か安定していたりする。
アーク溶接はアースが肝心！
アースクランプ、ホルダー、ケーブル、と順に改装したのでここに記録する。
◇アースクランプとホルダー交換
１００V機の低圧溶接は、少しでも二次側の抵抗を減らさねば。
２０２４年１１月に安定したアークが出せるようにとアースクリップを交換、更に絶縁が一部剥がれていたホルダーも交換した。
アースクリップ SUZUKID SEC-300 ＜２，０７３円＞ ホルダー TRUSCO TEH-300 ＜２，３８９円＞
しかし、交換しても大きな変化はなく、アークの出方にあまり差は無かった。
まぁ、しいて言えばホルダが溶接棒の掴みが良くなった程度だった。
◇溶接ケーブル改装 １
アースクランプとホルダーの交換作業中気付いたことがあった。
カッターナイフで簡単にケーブルが切断が出来る（笑
元のケーブルには銅めっきのアルミ線が使われていて より線径が約 Φ３．８ｍｍ
≒ 約 １０ｍｍ２ だった。
ケーブル長も １．５ｍ と、微妙に短いのも不満要素。
延長して抵抗が増えるのは困る。しかし、あと ０．５ｍ 長いと取り回しが良くなりそう。
既にアースクランプとホルダーで ４千円超も出費している。
まともに ２２ｍｍ２ WCT ケーブルを買って溶接機の値段を超えるのも悔しい。
たまたま DIY ショップをうろついていて。
良さ気な車用のブースターケーブルを発見。
日本ボデーパーツ工業 BP-G204 （３，９８０円）
これを ２．０ｍ ずつ流用して二次側ケーブルに換装してみた。
折角なのでコネクタも調達すべく、元のケーブルに付いていたコネクタを調べた。
Φ８．９ ｍｍ DKJ10-25 で調べるとヒット！
早々に Amazon で手配した。
DKJ10-25 赤黒 ２個セット （９９９円）
＜製作＞
まずはブースターケーブルを切断する。
端面を綺麗に切断する為にカッターナイフで転がしながら切断してみた。
なぜか？すんなりカッターナイフの刃が入って綺麗に切断できた。
・・・これも銅メッキのアルミ線だった（泣
心線の太さを測ってみる。
断面の直径が約 Φ５．７ｍｍ
隙間があるので、まぁ ２２ 〜 ２４ SQ 相当てところかな。
ケーブル長を ２．０ ｍ に延長して。
断面積で２倍、距離で１．３３倍
抵抗に換算すると ０．６ 倍だ。
アークの飛びやすさと持続力に期待して改装した。
アークの飛び具合は如何に！？
Ｄ１０ の鉄筋を適当に切って井桁を作ってみる。
目盛は１２時から１時位
めっちゃスムーズにしっかり溶接
ケーブルでこんなに違うんだ！
拡大図
素晴らしい！
アークの飛びも良い！簡単にビードも繋がる！
お向かい様の薔薇アーチを鉄筋で作るのに十分過ぎる溶接機と技術を手に入れた。
◇溶接ケーブル改装２
ここで自分の悪い癖が発症する。
「抵抗が０．６倍になってこんなに使い易い溶接機になったんだ。更に ＷＣＴ ２２ｍｍ２ にすればもっと使い易くなるんじゃないか！」
と思うといても立っても居られない。
早々に モノタロウ で ＷＣＴ ２２ｍｍ２ を ４ｍ 注文する。
富士電線株式会社 ４ｍ ５，１６８円（税込）
カッターナイフで切断する
かなり回転させて。
銅製だ。カッターの刃が欠けた
黄色部分が ＷＣＴ を切断した時に付いた銅色のテカリ。
緑色部分は標準のケーブルと、ブースターケーブルを切断した時に付いたアルミのテカリ。
ＷＣＴを切断した所だけ刃が欠けている。
アースクランプとホルダーを移植する
溶接機とのコネクタは、元々ついていた物を使う

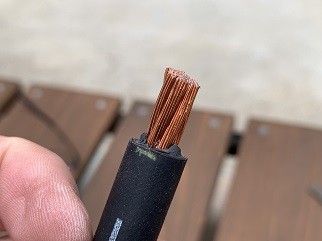

１０ｍｍ 程被覆を剥き、３分の銅管を被せる。
万力で固定してしっかりねじ止め
溶接機側のコネクタ完成
ホルダーとアースクランプ側の配線処理

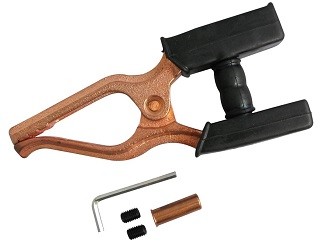

３分の冷媒配管を適当に切断してねじ止め
ホルダーのグリップはネジを引き上げて止めるタイプ。
マイクのキャノンコネクタのオス部分の固定みたい。
迂闊に締め込むとグリップがパックリ割れそう。
完成！
◇試しに溶接
折角なので、１５°切断で ３０° ずつずらして鍋敷きを作ってみた。
溶接機のツマミは全て１１時位にセット。
角度はしっかり出たが、寸法の精度がいまいちだった。
適当に足も溶接して、ゴム足を付けて完成！

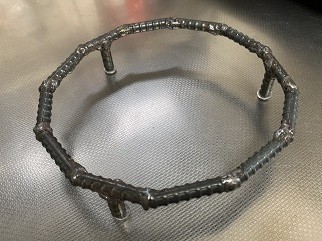

すき焼き、土鍋用の鍋敷きが完成！
そこそこ使える溶接機に仕上がった。
◆あとがき
○お向かい様から依頼されている薔薇アーチを鉄筋溶接で作成できる溶接機の準備できた。
○ジャンパーケーブルの流用品（アルミ線）からＷＣＴケーブルに交換した成果はあまり感じられなかった。
○アルミ線がかなり軽い。更にＷＣＴケーブルはよじれ方向対して固く、取り回しが悪いと言う結果になった。
○しばらく出張が続く。帰宅後の週末が待ち遠しい。早く薔薇アーチの設計に取り掛からなければ。
おわり
