◆序章
ワゴンＲ カスタム ＨＹＢＲＩＤ ＺＴ ４ＡＡ−ＭＨ５５Ｓ−ＷＺＴＢ−Ａ３
７インチスタンダードワイドナビ Ｐａｎａｓｏｎｉｃ ＣＡＢ６
（９９０９７−７９Ｒ３２−Ｐ０５） ＣＮ−ＲＺ７７５ＷＺＡ
２０２３年４月９日納車
仕様も殆ど確認せず購入した。
なので良い所悪い所が後からいろいろ見つかる。
スマホの音楽をナビ経由で鳴らすと同時にスマホに充電もしたい。
ナビからはグローブボックスにＵＳＢケーブルのメスで来ている。
私のスマホはｉPhoneＸＳなので、ライトニングケーブルを接続することになるが、これがスマートじゃない。
そこでスイッチ類のブランクパネル部分にＵＳＢコンセント改装を行うので記録する。
◆センターコンソールと運転席右操作スイッチ群
センターコンソール部
センターには一カ所空きがある。
左席用のシートヒータスイッチのオプション設定があるのだろうか？
運転席右コンソール部
運転席側は空きが４ヶ所もある。
それぞれのブランクパネルを外して寸法を測ってみる。
【運転席側】
隠しビスが無いことを祈って内装をバキバキッと外していく
気合しかない。コツは水平に引っこ抜くイメージ。
本当に隠しビスが無くて良かった。
運転席側から外したブランクパネルの大きさ
２２．５ｍｍ ｘ ３３．０ｍｍ
エーモンのパーツを検索すると運転席側と同寸法のものがあった。
ＩＴＥＭ ＮＯ．４９７０（ＮＯ．２３１１相当品） 下の寸法図、パッケージはＮＯ．２３１１から借用
・・・トヨタ車用？！ ただ、寸法はばっちりだ。 Ａｍａｚｏｎでポチっておく。
【センターコンソール側】
こちらは二か所のクリップを外してバキバキっと外す
センターコンソールから外したブランクパネルの大きさ
２３．８ｍｍ ｘ ３５．９ｍｍ
運転席と同じＵＳＢコンセントで検索すると、こちらはスズキ車用と出てくる。
ＩＴＥＭ ＮＯ．２３１５
こちらもＡｍａｚｏｎで手配をかけた。
ポン付けできることを祈って、ブランクパネルを外したまま内装を組み立てて部品到着を待つ。
どちらか一方、スマホの置き場所、配線のまとめやすい方を採用する。
もう片方はＵＳＢ電源コンセントとして使えば良いかな。
荷受けが楽しみだ。
つづく
◇ＵＳＢソケット装着＜２０２３年４月２９日追記＞
４月２５日に部品が届いた。
センターコンソール用
運転席側用
こちらはトヨタ車用の流用。
エーモン製ではあるがＡｍａｚｏｎ向けパッケージで抜止め対策部品が追加されている。
まずはグローブボックスに近いセンターコンソール側に装着してみる。
いや、運転席側の内装を剥がすのがちょっと面倒になったんで、つい。
グローブボックスを外す
開けて両壁を内側に変形させてストッパーを避けて開く。
蝶番が挟まっているだけなので、気持ち開き過ぎる所まで倒せば外せる。
センタ―コンソールの両サイドのクリップを外して内装を外したらＮＯ．２３１５を差し込み、グローブボックスまで配線を通す。

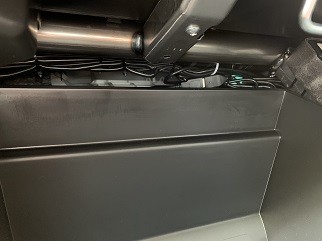

ナビからきているＵＳＢと接続したらグローブボックス上部のフレームで軽く束ねておく。
グローブボックスを取り付けてハーネスと干渉しないことを確認したら束ねたハーネスをしっかり固定する。
センターコンソールから外した両脇のクリップを装着する。
完成！
取り敢えずセンターコンソール側が完成した。
で、使い勝手はと言うと。
充電と同時に有線再生が出来るし音質がいい！と、５分程使っていたら。
・・・どうもナビとｉｐｈｏｎｅの相性が悪いのか切断と再生を繰り返す。
挙句の果てには、ｉｐｈｏｎｅ側に 「再生できません」 と出る始末。
配線もライトニングケーブルが長すぎるので短めの物を調達しなければ。
まずは不具合をなんとかしなければ。
因みに、運転席側はブランクパネルを外したままだ。
しばらくこのままになりそう？いや、折角買ったＵＳＢソケットを付けておくか。
過去にもこんなことがあった。
前々車の頃。
わざわざブランクパネルを買って、ランプ付のスイッチを仕込んだ。
ポジション信号を取ってきて、位置表示灯付スイッチを作った。
抵抗値を吟味して三色の照度を合わせた。
殆ど純正じゃん！ なかなかの完成度だったが、、、
ＯＮにしても何も光らないし鳴りもしない。ミサイルも出なきゃ、パラシュートも開かない笑
ただ単に、夜になると光るスイッチが出来ただけだった。
今度はもっと凄いぞ！
充電すら出来ない、ただのダミーＵＳＢコンセントが出来上がりそうだ。
なんとかしなきゃ。
つづく
◇運転席側ＵＳＢソケット装着＜２０２３年４月３０日追記＞
娘の引っ越しが終わった。
ほっと一息ついて。
雨も小降りになってきたので運転席側の改装を手掛けようかと。
その前に。
昨晩、ＵＳＢ接続とＢｌｕｅｔｏｏｔｈ接続の音を比べてみた。
音質チェックには、いつもの曲
Money Ｆｏｒ Ｎｏｔｈｉｎｇ／Ｄｉｒｅ Ｓｔｒａｉｔｓ （ｒｅｍａｓｔｅｒ）
のサビ
We ｇｏｔ ｔｏ ｉｎｓｔａｌｌ ｍｉｃｒｏｗａｖｅ ｏｖｅｎｓ Ｃｕｓｔｏｍ ｋｉｃｈｅｎ 、 ｄｅｌｉｖｅｒｉｅｓ 〜♪
部分の スネア・ハイハットと同時に二回に一回だけ、鈴の音？タンバリンの枠にある「シャン」って音が聞き分けられるかどうか。
接続が切れる前に、先にＵＳＢ接続で鳴らしておいて、Ｂｌｕｅｔｏｏｔｈ接続に切り替えて聞き比べると、、、
・・・ダメじゃん。両方とも鈴は聞こえねてーじゃん泣
で、ワゴンＲ のオーディオがチープなんだ、スピーカーがダメなんじゃん。
だったらＵＳＢ接続に拘らなくても、、、って思ってたら。
某氏から、ご指導を頂いた。
ＵＳＢ接続は、てっきりアナログ伝送してる物だと勘違いしていました。
きっちりデジタル伝送だったんだ笑
なので音質はＢｌｕｅｔｏｏｔｈと変わらないのかな？
音質の拘るのなら、ナビにオプションのＡＶアナログ入力端子を追加して鳴らすしか無さそう。
・・・スマホに電源＋ヘッドホン同時出アダプタ〜ライトニングｔｏミニステレオジャックアダプタ〜ステレオジャック〜ピンプラグ〜ナビ
で、ケーブルはグローブボックスの中で？爆
アナログ再生は諦める泣
気を取り直して、運転席側のブランクパネルを外したままの所。
このままではいかんので取り敢えず折角買ったＵＳＢソケットを挿入してみる。
エーモン ＮＯ．４９７０ Ａｍａｚｏｎ専用仕様らしい。
対策部品が同梱されている。
ＵＳＢプラグを挿した後、引っこ抜こうとするとソケットごと外れ易いらしい。
爪の内側にスポンジを咬ませて固定を強化する
なかなか良いアイデアです。
填め込んでみる
綺麗に収まる。高さ大きさぴったり。
配線は二か所のクリップを外しセンターコンソールを外して内装の内側に通す。
コンソールの内装を組み立ててＵＳＢプラグをアダプタに差し込む。
完成！
配線が丁度。上段だとギリかも。
実際に使い勝手を検証する。
運転中、膝との距離が２０ｃｍ程。上段にすれば良かったか。
見栄えは標準オプションレベルだ。
おわり
