２００６年２月２６日 by ごきち
◆序章
２月１８日深夜。エディ・オーナー３人が集まったオフ会での談話中にＬＥＤ球の話題が出た。
「番号灯のＬＥＤウェッジ球は自作しかいいものが無い。某オークションでは３０００円程で取引されているらしい。ごきっちゃ～ん 作ってよぉ～」
エディックスの番号灯はｔ１０の８Ｗのなんの変哲もない電球。最近は超高輝度白色ＬＥＤで一個３０００円以上するものもあるらしいが、たいていのＬＥＤは照射方向が正面なので番号灯に使うと上手く照らせないようである。
そこで前回製作したウェッジＬＥＤのｔ１０ｍｍ球を白色ＬＥＤ６灯バージョンで製作してみることにした。
◆設計＆部品
○一ヶ月ほど前、怪しいディスカウントショップで、怪しいＬＥＤライトが格安で売られていた。
ＬＥＤ ＭＩＮＩ ＬＩＧＨＴ ９球 ５９８円也
広告に「訳アリの為、どうか買って下さい」とか書いてある。
確かに「９万カンデラ」はＵＳＯ表示です。訴えられますネ。多分９００００ｍｃｄが誤植でこうなったものと推測されます。
それにしても１球１００００ｍｃｄのＬＥＤが１個当たり６０円で買えるのも凄い。と、６本購入していた。
分解するとこんな感じ。
ヘッド部分。このまま外装にも使えそうなアルミ合金製。このＬＥＤを単発で流用する。
○ウェッジ製作用の基板
２０年前に日本橋のジャンク屋で買っていたカードエッジ基板 ５枚１０００円らいだったか。
カードエッジ用のコネクタ側が高価で、使えず。結局そのままジャンク箱に眠っていた。
これを削り出してウェッジ形に仕上げる。
◆製作
○まずはＬＥＤを抜き取る。
まーなんとモロイ半田だこと。とうもろこしのようにポロポロ取れる。
このままでは、足が短すぎるので抵抗のリード線を継ぎ足す。
振動で外れると大事になる。念を入れて巻きつけて半田付け。
格安超高輝度白色ＬＥＤが完成。
○ウェッジ基板作成
適当に寸法取りして金鋸で切り出し、やすりで形を仕上げる。
夢中になって製作していると過程画像が無いのは毎度のこと。一気に基板は完成。
車体のソケット側に極性がある。
Ｔ５ｍｍウェッジ球作成の時の失敗は繰り返さないように、極性を確かめて印字しておく。
ＬＥＤと抵抗を盛り付け。
抵抗は３３０Ωｘ３回路 １４Ｖ印加で約８０ｍＡとなった。
一度装着してみて。ウェッジ厚が１．６ｍｍでは薄いため、すっぽ抜けるこが判明。
めっき線を半田で盛っておくと丁度良い厚みになった。
車体のランプソケットに装着。
向かって右側のランプに合わせ、光を拡散させるようにＬＥＤに角度をつける。
装着完了！
点灯！
左が白色ハロゲン球、右がＬＥＤ球
見た感じはハロゲンの方が少し赤みが勝っていて、ＬＥＤの方が白に近い。
「作ってよぉ～」の某電球博士にも好評価を頂いた。
◆あとがき
現段階ではまだ未完成。最後にＬＥＤの照射角度を微調整した後、振動、絶縁等の耐久対策としてエポキシ樹脂で基板の両面をコーティングすれば完成。しかし完成はいつのことになるやら。
２つ作る予定が、一個製作でお腹一杯。しかもφ５ｍｍのＬＥＤはランプハウスで窮屈なことが分かった為、φ３ｍｍＬＥＤの調達を模索中。信頼性向上の為、ウェッジ部分の基板もガラスエポキシ製にしたいし・・・エディ用に２個完成する日はかなり先になりそう。
部品取りに買ったＬＥＤ懐中電灯。今日の広告で同じ物が３９８円で売られていた。次の光モノネタ用に更に６個追加購入。次はどこをＬＥＤ化しようか。
つづく
◆追記＜２００６年３月６日＞
私にしては珍しく「製作」の進みが早く、夢中になって試作を重ねる。
まずは、同じものを作って左右共ＬＥＤ化して具合を確認する。
ナンバープレートを強烈に照射！
写真ではサチってしまい見えない。しかし、光軸の微妙な縞模様が許せなくなってきた。
３列ｘ２段では微妙に光をぼかせない。
良いアイデアは無いものかと思案の末
①φ３ｍｍのＬＥＤを購入し、６灯を微妙に角度調整
②拡散型ＬＥＤを購入
③手持ちのＬＥＤを拡散加工
の三案を思いつき、久しぶりに秋葉原に材料を物色に行った。
まずφ３ｍｍで１００００ｍｃｄ以上のものは無い。－－－①案が消える
拡散型が見当たらない－－－②案が消える
折角来たんだから手ぶらじゃ帰れない。思い切って日亜化学の白色ＬＥＤとＣＲＤを買って帰った。
◆試作
まず懐中電灯から取ったＬＥＤを加工して拡散型③の製作。
ＬＥＤの頭を削る、というよりレンズ部分を金ノコで切り取る。
ギコギコ。モールドってこんなに柔らかかったのかな？と、思う程簡単に切れる。
早速ウェッジ基板に盛り付け。
ＬＥＤ本体の高さが短くなるのでランプハウスにも収まりが良さそう。
次に日亜化学ＮＳＰＷ５００ＣＳ（ｂｕ）１個１５０円 バージョンを製作。
単品で点灯チェックすると眩い白。２４個全てが同じ色具合。流石ＭＡＤＥ ＩＮ ＪＡＰＡＮ。素晴らしい！
いつもの如く、製作途中の写真なんか撮らず。一気に完成。
懐中電灯ＬＥＤと比べて見た目レンズが細長く見える。
１５０００ｍｃｄ ｘ ６個の光量や如何に！
◆比較
以前の試作品も並べて比較する。シャッタースピードと絞りを固定し、ホワイトバランスを「曇り」で撮影した。 ＜ＯＬＹＭＰＵＳ Ｃ７６０ ＵｌｔｒａＺｏｏｍ＞
＜ＮＯ．１＞懐中電灯ＬＥＤ ノーマル ＜ＮＯ．２＞ 懐中電灯ＬＥＤ 拡散
＜ＮＯ．３＞ 日亜 ノーマル
○蛍光灯の色で例えると、懐中電灯ＬＥＤは昼光色、日亜は最近の三波長自然色。
○懐中電灯ＬＥＤ＜ＮＯ．１＞、日亜＜ＮＯ．３＞共にノーマルはＬＥＤの向きによって光の線が出来る。画像では分かり辛いが日亜は光量が強烈で、照射されている部分が楓のようにクッキリ型が付いている。
○＜ＮＯ．１＞と比べて拡散＜ＮＯ．２＞は光量が若干減るが、青白い明かりが上部から包むような感じになる。「照射してます！」感が出ていなくて良い。
○流石の日亜。１８０００ｍｃｄ／１個 と言われてもピンと来ないが強烈に明るい。しかし少し離れて見ると照射位置の中心が青白く、周りがほんのり黄色っぽい。
以上の比較結果より。あとは好みの問題でしょう。私はＮＯ．２をエポキシモールドすれば完成。
実際に三種類の比較を電球博士にも見てもらい、まだ試していない「日亜拡散バージョン」のＧＯサインを頂いた。
◆電球博士仕様製作
○ガラスエポキシ基板 カードエッジ基板がなくなったので、日亜ＬＥＤと一緒に買ってきた。なんと両面スルーホールで１５０円。
サ○ハヤト製は相変わらずいい値段でした。
これをＴ字型に切出し、やすりがけ。やはり途中経過画像は無し。一気に基板完成。
スルーホール基板だとエポキシで固めなくても良いかも。信頼性ＵＰ！
○日亜 ＮＳＰＷ５００ＣＳ＜ｂｕ＞ 拡散加工
固定方法。バイスでそのまんま、ぎゅっ と挟むと パキ で終わるともったいないので固定用に角材の切れっ端を加工する。
扇形にくり抜いた所にＬＥＤをセット。
挟んでバイスで締める
あとは金ノコでギコギコ。ひたすら１２個。
ＬＥＤと抵抗を盛り付ける。
完璧！
折角だからコーキングもやってしまう。
二液性のエポキシ接着剤。二種類のチューブを同量練り混ぜてから両面に盛る。
５分程すると固まってくるのでカッターナイフで形を整える。
完成！
点灯具合や如何に！
非拡散と比べて若干明るさが下がったが（先の三つの画像＜ＮＯ．１～ＮＯ．３＞とはズーム条件が違うので更に暗く見える）全体をふわーっと綿の白で照らしている。
文句なしの完成。
◆設計検証
懐中電灯から流用したＬＥＤの時には、適当に２個直列で３３０Ω、これを３回路・・・で良かったが一応設計検証。
測定器 ｋａｉｓｅ ＤＩＧＩＴＡＬ ＭＵＬＴＩＭＥＴＥＲ ＳＫ－６５１１
電源 ＫＩＫＵＳＵＩ ＰＭＣ１８－５Ａ
供給電圧 １４．００Ｖ

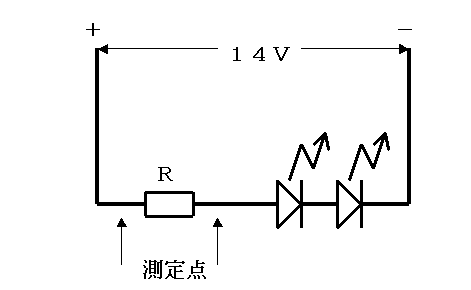

測定点 抵抗値：３２８Ω 電圧：７．２Ｖ
∴ 抵抗の消費電力： ０．１５８Ａ ＜ １／４Ｗ（抵抗器定格）
ＬＥＤ印加電圧：６．８Ｖ／２個 電流：２１ｍＡ ＜ 最大定格３０ｍＡ
２４時間点灯させて異臭、異常な発熱等無し。
◆あとがき
電球博士のエディックスはホワイト。白の日亜拡散バージョンがよく似合う。私はサテンシルバーなこともあり懐中電灯の青白拡散が気に入ってます。ちなみにビビブルには青白拡散バージョンが素敵だった。
久々に秋葉原に車で出かけた。前車のシビックだとホイホイ立駐ＯＫだったのに、どこもかしこも断られた。一箇所、おっちゃんが「コイコイ」ってしてくれたので入れにかかると、両ピラーが接触しかかったところでバック。危うく傷物になる所だった。おっちゃん曰く「こないだ新型オデッセイは入ってったヨ。意外と大きいんだね、この車」だって。駅前の地下駐車場に停めました。
前から怪しいと言えば怪しかったがしばらく行かない間に妖しい街になっていた。メイド服のお嬢さんが街角で呼び込みをされていました。
３９８円で買った９万カンデラの懐中電灯を秋葉原で発見。パッケージを換えてなんと１４８０円で売られていた。そうか、５９８円でも安かったのか。
某サイトでお披露目するには何か粋な名前を付けなよ、と電球博士。エディックス用のＬＥＤ６発仕込みなので・・・ＬＥＤ・ＥＤＩＴ・ＳＩＸ・・・・・・・・・・・ やめときます。
整備不良でキップ切られることはないとは言い切れません。個人的には問題なさそうに思いますが、車検はノーマルに戻して受ける予定です。真似される方はその辺をご理解下さい。
